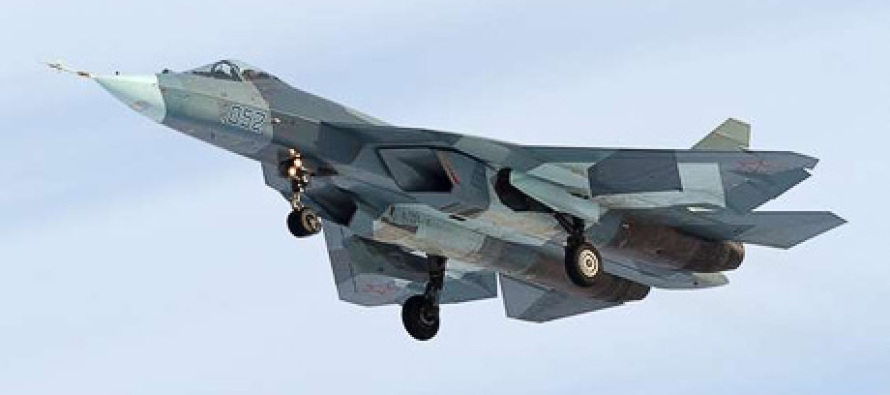

Совершенствование ПАК ФА Т-50
Статьи по Теме
Компания «Сухой» существенно уменьшила эффективную поверхность рассеяния (ЭПР) перспективного авиационного комплекса фронтовой авиации (ПАК ФА) Т-50, также известного как истребитель 5-го поколения, по сравнению с Су-27. За счет реализации технических мер по снижению заметности ПАК ФА его ЭПР в среднем составляет 0,1-1,0 кв.м, в то время как у истребителя Су-27 этот показатель был в пределах 10-15 кв.м.
Как отмечает издание, конструкционные решения, реализованные специалистами ОКБ Сухого в области снижения заметности ПАК ФА, в настоящее время запатентованы.
Меры по снижению величины ЭПР истребителя 5-го поколения коснулись как самой конфигурации Т-50, так и связаны с применением радиопоглощающих и радиоэкранирующих материалов и покрытий, выбором форм панелей, особенно расположенных вокруг воздухозаборников двигателей, конструкцией соединений подвижных компонентов конструкции самолета типа закрылков и люков.
Запатентованы, в частности, конструкционные решения внутренних подвесок вооружения, S-образные воздушные тракты двигателей (которые рассматривались на этапе проектирования, однако не применены в изготовленных истребителях), применение устройств блокирования распространения радиолокационных сигналов.
Входные направляющие аппараты (ВНА) компрессоров двигателя формируют в передней полусфере до 60 проц величины ЭПР интегральной компоновки истребителя. Создателям ПАК ФА удалось уменьшить эту величину за счет применения устройств блокирования отраженных радиолокационных сигналов и радиопоглощающих покрытий в стенках воздушных трактов силовой установки.
Форма планера самолета уменьшает количество путей отражения падающих РЛ-сигналов, определяемых углами стреловидности крыла, а также передними и задними кромками хвостового оперения, кромками воздухозаборников и поверхностями люков, и обеспечивает диффузное отражение этих сигналов в различные стороны от оси истребителя. Боковые поверхности воздухозаборников и вертикального оперения имеют одинаковые углы наклона.
Некоторые открытые зоны и щели в конструкции планера истребителя и, в частности, для отвода пограничного слоя на боковых поверхностях воздухозаборников и щель в верхней части фюзеляжа непосредственно за фонарем кабины, закрыты толстой сеткой, размеры ячеек которой меньше одной четвертой длины волны радиолокационных станций поиска и обнаружения воздушных целей. Эти меры позволяют снизить отражения сигналов от этих поверхностей.
Зазоры между компонентами планера заполнены проводящими уплотнителями, в то время как в кабине применяется металлизированное остекление.
Поверхности собственных пяти антенн ПАК ФА также отклонены от вертикальной плоскости, что способствует отклонению сигналов РЛС противника.
Покрытия антенн также обеспечивают избирательность действия, пропуская собственные сигналы и блокируя другие частоты. Кроме того, отсеки размещения антенн прикрыты радиопоглощающими шторками для уменьшения возможных утечек сигналов повышенной мощности.
Антенны утоплены в обшивку для уменьшения выпуклостей, а вертикальное оперение выполняет функции антенны системы связи. Турель прицела носовой инфракрасной поисково- следящей системы повернута в обратное положение при выполнении крейсерского полета, обеспечивая излучение в заднюю полусферу, а также имеет радиопоглощающее покрытие.
В настоящее время в рамках программы разработки изготовлено 5 опытных истребителей Т-50. Финальный самолет Т-50-5 выполнил первый полет 27 октября 2013 г. Все пять самолетов к началу 2014 г. выполнили свыше 300 полетов.
Согласно планам министерства обороны РФ на 2013-2020 гг., опубликованным в середине 2013 г., достижение начальной боеготовности ПАК ФА и начало крупносерийного производства запланировано на 31 декабря 2016 г. Согласно Государственной программе вооружений в период 2016-2020 гг. будет поставлено 60 ПАК ФА.
Сборка шестого самолета T-50-6-1 находится в стадии завершения, еще три самолета (T-50-6-2, T-50-7 and T-50-8) строятся. Один из самолетов T-50-6 предназначен для проведения статических испытаний, а другой — для летных испытаний.
Информация и фото по материалам sdelanounas.ru
